Как производительность экструзии влияет на экономику поликарбонатных листов в больших масштабах

Способность линии непрерывной экструзии производить десятки тонн Поликарбонатные листы в день — это не просто показатель мощности — он фундаментально меняет структуру затрат и надежность поставок, от которых могут зависеть последующие производители и OEM-производители. При серийном производстве листов оптического качества между партиями возникают различия в партиях смолы, истории температуры плавления и давлении валков, которые накапливаются в измеримые различия в мутности, однородности толщины и качестве поверхности в ходе производственного цикла. Непрерывная экструзия устраняет эти межпартийные швы: как только линия достигает равновесия температуры и давления, она поддерживает эти условия в течение всего производственного цикла, производя лист с гораздо меньшими оптическими отклонениями от партии к партии, чем может достичь любой периодический процесс. Для таких отраслей, как дисплеи и освещение, где Прозрачный лист поликарбоната должны проходить последовательные измерения коэффициента пропускания и мутности при каждой поставке, непрерывность процесса является обязательным условием квалификации, а не удобством.

Высокая ежедневная производительность также позволяет использовать экономичные стратегии хранения запасов, которые приносят пользу клиентам, которым требуются срочные или гибкие объемы. Линия, производящая 20–30 тонн в день, может поддерживать буферные запасы готовой продукции различной стандартной толщины и ширины без капиталоемкости, которая сделала бы такие запасы непрактичными для производителей с низкой производительностью. Сучжоу Gentle Photoelectric Technology Co., Ltd. , как высокотехнологичное предприятие, специализирующееся на исследованиях и разработках, производстве и продаже новых оптических материалов с производственной базой площадью 17 600 м², использует этот производственный масштаб для поддержки полного процесса индивидуальной разработки — от пилотных испытаний до массового производства — для своих серий листов из ПК, ПММА, ПС, ПП и АБС для клиентов в секторах дисплеев, освещения, бытовой электроники, автомобилестроения и медицинского оборудования.

Стабильность размеров листов поликарбоната: почему допуск на усадку 0,5–0,7% важен для точного изготовления

Формовочная усадка местами 0,5–0,7%. Поликарбонатные листы среди наиболее стабильных по размерам широко используемых термопластов. Если говорить на практике: размер листа толщиной 1000 мм будет отклоняться не более чем на 5–7 мм от номинального во всем диапазоне термоциклирования постобработки. Для сравнения, полипропилен (ПП) дает усадку на 1,5–2,5%, а полиэтилен (ПЭ) — на 1,5–3,5%, что делает их непригодными для применений, где панели, нарезанные по размеру, должны вписываться в прецизионные рамки, вставляться в оптические сборки или совмещаться с напечатанными регистрационными метками без компенсации размеров. Низкая усадка ПК обусловлена ​​его аморфной полимерной структурой — в отличие от полукристаллических полимеров, которые подвергаются значительному уменьшению объема по мере образования кристаллических доменов при охлаждении, аморфный ПК затвердевает без кристаллизационного перехода, обеспечивая предсказуемое и повторяемое поведение размеров из расплава.

Эта размерная стабильность особенно важна для Листы поликарбоната толщиной 1 мм используется в тонких оптических компонентах, где даже небольшие отклонения размеров составляют значительную часть общей толщины детали. Лист толщиной 1 мм с допуском по толщине ±0,6% выдерживает точность ±0,006 мм — уровень точности, который напрямую сопоставим с компонентами из оптически шлифованного стекла и который обеспечивает надежную работу в системах световодов с боковой подсветкой, призматических слоях рассеивателя и защитных крышках дисплеев с прецизионным вырезом, где бюджет допусков при штабелировании ограничен. Производители, которые для этих целей переходят с материалов с более высокой усадкой на ПК, обычно сообщают об измеримых улучшениях производительности при первом проходе, поскольку меньшее количество деталей выходит за пределы окна приемки размеров.

Анизотропная усадка — разная степень усадки в машинном направлении по сравнению с поперечным направлением — является второстепенным аспектом этого свойства, которое имеет значение для листа большого формата. Молекулярная ориентация листа ПК в направлении экструзии обычно приводит к немного меньшей усадке в машинном направлении, чем в поперечном, что означает, что квадратные панели, вырезанные из рулонного материала, не будут сжиматься равномерно при последующем термоформовании или отжиге. Указание направления ориентации на чертежах и учет этой асимметрии при конструкции формовочного инструмента предотвращает коробление больших изогнутых панелей, изготовленных из плоских листов. Прозрачный лист поликарбоната запас.

Совместная экструзия функциональных слоев: как лист поликарбоната с защитой от ультрафиолета обеспечивает защиту, которую не может обеспечить покрытие

Процесс совместной экструзии, в результате которого на поверхности образуются устойчивые к УФ-излучению, устойчивые к истиранию и цветные слои. Анти-УФ-лист из поликарбоната за один производственный проход представляет собой принципиально иной подход к защите поверхности по сравнению с постэкструзионным покрытием. Когда верхний слой, стабилизированный УФ-излучением, экструдируется одновременно с подложкой ПК, он образует настоящую границу раздела полимер-полимер с адгезией на молекулярном уровне — нет границы между покрытием и подложкой, которая могла бы расслаиваться под воздействием термоциклирования, воздействия УФ-излучения или механического напряжения. Толщина верхнего слоя может поддерживаться с точностью ±0,01 мм по всей ширине листа, поскольку она контролируется той же геометрией матрицы, которая контролирует толщину подложки, а не отдельным процессом нанесения покрытия с собственным изменением толщины.

Практическая разница в эффективности между соэкструзией и защитой от УФ-излучения с покрытием может быть измерена в полевых условиях. Слои с УФ-покрытием обычно сохраняют гарантированные характеристики в течение 5–7 лет воздействия на открытом воздухе, прежде чем на покрытии начнут проявляться микротрещины, потеря адгезии или локальное отслоение в местах царапин. Соэкструдированные УФ-защитные слои по качеству Анти-УФ-лист из поликарбоната сохраняют свои защитные свойства в течение 10–15 лет в тех же условиях воздействия, поскольку поглотитель УФ-излучения распределяется по полимерной матрице верхнего слоя, а не сидит на поверхности покрытия, где механическое истирание и термические напряжения концентрируют деградацию. Для таких применений, как архитектурные мансардные окна, панели остекления теплиц и ограждения для наружных вывесок, где замена листов требует строительных лесов или доступа к конструкциям, разница в сроке службы имеет прямую экономическую ценность, что оправдывает выбор соэкструдированных УФ-сортов по сравнению с альтернативами с покрытием, даже если цена за единицу продукции выше.

Та же возможность совместной экструзии, которая позволяет наносить защитные слои, блокирующие УФ-излучение, позволяет одновременно создавать устойчивые к истиранию поверхности, защитные или рассеивающие функциональные слои, а также слои, несущие краситель, за один проход через многоколлекторную матрицу. Сучжоу Gentle Photoelectric Technology Co., Ltd. применяет этот подход многослойной совместной экструзии в своей серии листов ПК, позволяя создавать индивидуальные решения для оптических материалов, которые сочетают в себе защиту от ультрафиолета с особыми требованиями к пропусканию, матовости или текстуре поверхности в одном интегрированном листе, устраняя риски качества и затраты на многоэтапную постобработку, которая в противном случае потребовалась бы для достижения той же функциональной комбинации.

Холодная гибка, горячая гибка, резка и сверление: руководство для производителя по обработке листов поликарбоната

технологичность Поликарбонатные листы Использование четырех различных методов изготовления — холодная гибка, горячая гибка, резка и сверление — дает производителям гибкость, с которой немногие другие жесткие оптические материалы могут сравниться при сопоставимых уровнях производительности. Каждый метод имеет определенные окна процесса и режимы отказа, которые необходимо понимать для достижения стабильных результатов, особенно при работе с Листы поликарбоната толщиной 1 мм или функциональные оценки, такие как Анти-УФ-лист из поликарбоната где целостность поверхностного слоя должна быть сохранена в процессе изготовления.

Холодная гибка

Холодная гибка листов ПК возможна без нагрева, поскольку высокое удлинение поликарбоната при разрыве (обычно 100–130%) обеспечивает значительную упругую и пластическую деформацию без образования трещин. Минимальный радиус холодного изгиба зависит от толщины листа: как правило, минимальный радиус должен составлять не менее 150× толщины листа для холодного изгиба плоского проката без побеления при поверхностном напряжении. Таким образом, лист толщиной 3 мм можно согнуть в холодном состоянии до минимального радиуса примерно 450 мм. Более узкие радиусы требуют горячей гибки. Холодногнутые панели должны удерживаться в изогнутой геометрии монтажной конструкцией, поскольку упругое восстановление ПК частично ослабит угол изгиба при снятии формовочной силы — это пружинение необходимо учитывать при проектировании рамы.

Горячая гибка

Лист ПК для горячей гибки требует нагрева зоны сгиба до 150–180°С, что превышает температуру стеклования примерно на 147°С. Ленточные нагреватели, расположенные точно на намеченной линии сгиба, позволяют осуществлять локальный нагрев, не деформируя прилежащие плоские участки. Время нагрева зависит от толщины: ориентировочное значение составляет примерно 2 минуты на мм толщины, хотя оно зависит от мощности нагревателя и условий окружающей среды. Для коэкструдированных марок верхний слой УФ-излучения должен быть обращен в сторону от нагревательного элемента на изгибах с малым радиусом, чтобы избежать локального перегрева тонкого функционального слоя. Охлаждение должно быть постепенным и контролируемым — быстрая закалка создает остаточное напряжение, которое может инициировать растрескивание в зоне изгиба при последующем термоциклировании или воздействии растворителя.

Резка

Резка циркулярной пилой Прозрачный лист поликарбоната требуются лезвия с твердосплавными напайками с шагом зубьев 3–5 мм (мелкий шаг) и скоростью вращения полотна 3000–4000 об/мин для толщин до 6 мм. Более высокие скорости лезвия генерируют тепло трения, которое плавит и повторно сваривает кромку среза, создавая грубую отделку с концентрированным напряжением. Для изогнутых профилей подходит резка лобзиком и ленточной пилой с использованием полотен с числом зубьев не менее 6–10 на дюйм. Для Листы поликарбоната толщиной 1 мм , надрез и защелкивание специальной пластиковой палочкой позволяет получить чистые прямые края без риска сколов при распиловке тонких листов при условии, что глубина надреза составляет не менее одной трети общей толщины и защелкивание выполняется одним чистым движением.

Бурение

Для листа ПК можно использовать стандартные спиральные сверла из быстрорежущей стали, если изменить геометрию резания: уменьшить прилежащий угол до 60–90° (по сравнению со стандартными 118°), а задний угол кромки увеличить до 12–15°, чтобы уменьшить силу резания и тепловыделение. Скорость сверления должна быть ниже, чем для металла — примерно 600–1200 об/мин для отверстий диаметром менее 10 мм — с постоянным давлением подачи, чтобы сверло не зацепилось и не растрескало лист при прорыве. Размер всех просверленных отверстий, предназначенных для установки крепежа, должен быть увеличен на 2–3 мм относительно диаметра крепежа, чтобы обеспечить возможность теплового расширения. Это требование особенно важно для крупноформатных вызывных панелей, где колебания температуры приводят к значительным изменениям размеров панели.

Сравнение прозрачного поликарбонатного листа с ПММА и стеклом в оптических и механических приложениях

Указание между Прозрачный лист поликарбоната , ПММА (акрил) и стекло требует одновременной оценки компромиссов между оптическими характеристиками, механическими свойствами, устойчивостью к атмосферным воздействиям и технологичностью. Ни один материал не доминирует над всеми критериями — правильный выбор зависит от того, какие свойства являются неоспоримыми для конкретного применения.

Таблица показывает, в чем преимущества ПК являются решающими: гибкость при низких температурах и ударопрочность являются эксклюзивными свойствами ПК, с которыми не могут сравниться ни ПММА, ни стекло. Когда изогнутую архитектурную панель необходимо сформировать на месте без нагревательного формовочного инструмента, этот метод изготовления можно использовать только с листом ПК. Когда панель остекления должна выдерживать повторяющиеся высокоэнергетические удары, не разбиваясь, — в спортивных сооружениях, защитных барьерах или промышленных помещениях — определяющим критерием является ударопрочность стекла PC в 250 раз. И наоборот, когда требуется оптическая прозрачность при самых высоких уровнях пропускания и долговременная устойчивость к ультрафиолетовому излучению без какого-либо поверхностного покрытия, внутренние свойства ПММА делают его лучшей подложкой. Преимущество ПММА в коэффициенте пропускания на 2–3 процентных пункта перед ПК, хотя и скромное по отдельности, усиливается в многослойных оптических сборках, как описано выше.

Выбор листов поликарбоната толщиной 1 мм для тонких оптических и защитных компонентов

Листы поликарбоната толщиной 1 мм занимают особое место в более широком ассортименте листов ПК: достаточно тонкие, чтобы быть гибкими, а не жестко структурными, но при этом достаточно стабильные по размерам для применения в прецизионных оптических и защитных компонентах, которые не могут удовлетворить пленочные подложки. При номинальной толщине 1 мм лист ПК сохраняет все оптические, термические и механические свойства более толстых сортов ПК, в то же время позволяя использовать его в тех случаях, когда требования к массе, высоте профиля или радиусу формования исключают использование более толстого материала. Сочетание низкой усадки при формовании (0,5–0,7%), высокой ударопрочности и соэкструдируемых функциональных слоев делает лист ПК толщиной 1 мм особенно ценным в следующих областях применения:

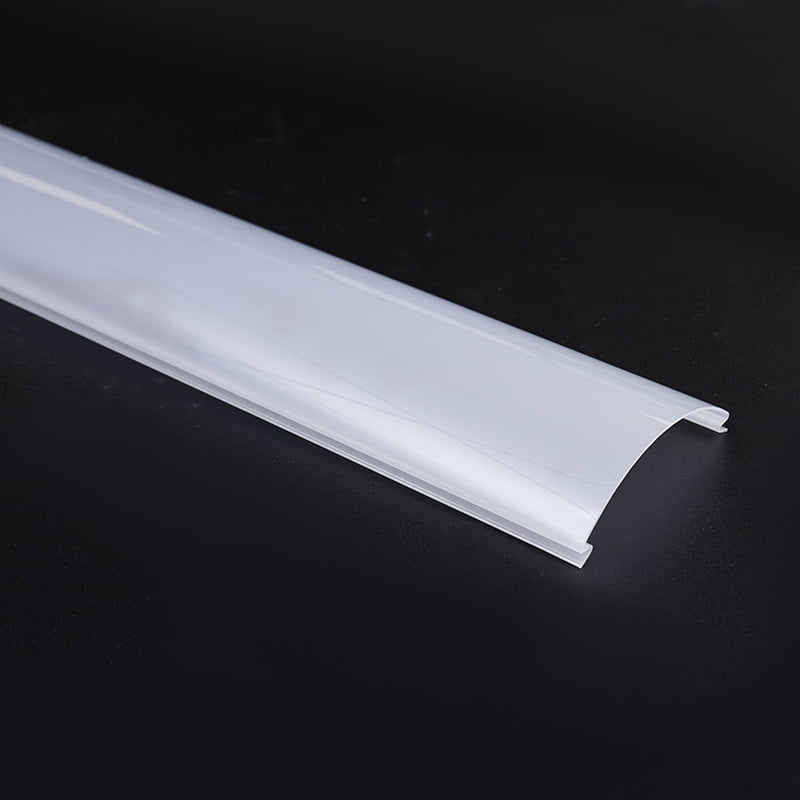

• Тонкие слои оптического рассеивателя в светодиодных светильниках: Там, где ограничения по глубине крепления не позволяют использовать стандартные листы рассеивателя толщиной 2–3 мм, панели рассеивателя из ПК толщиной 1 мм уменьшают оптический путь между матрицей светодиодов и поверхностью рассеивателя без ущерба для коэффициента пропускания или контроля дымки. Стабильность размеров ПК на уровне 1 мм гарантирует, что панель не деформируется при повышенных температурах поверхности закрытых светодиодных светильников (обычно 60–80°C у рассеивателя).
• Защитные чехлы для бытовой электроники: В защитных панелях дисплеев, накладках на сенсорные экраны и крышках приборных панелей в бытовой электронике и автомобильной промышленности используется лист ПК толщиной 1 мм, обеспечивающий сочетание оптической прозрачности, твердости поверхности (при антиотражающем покрытии посредством совместной экструзии) и ударопрочности при падениях. Низкая усадка гарантирует, что вырезанные панели сохраняют критичные размеры для защелкивающихся и герметичных сборок.
• Корпуса и лицевые панели медицинского оборудования: В медицинском оборудовании, для которого требуются прозрачные панели, пригодные для стерилизации — индикаторные окна, защитные экраны, смотровые крышки — используется лист ПК толщиной 1 мм, поскольку он выдерживает многократную очистку дезинфицирующими средствами больничного класса и сохраняет стабильность размеров в циклах паровой или химической стерилизации, используемых в клинических условиях.
• Формованные изогнутые крышки: При толщине 1 мм лист ПК можно сгибать в холодном состоянии с радиусом до 150 мм (в соответствии с рекомендациями по толщине 150×), что позволяет изготавливать изогнутые защитные крышки и декоративные элементы отделки, для изготовления которых более толстые листы требуют оборудования для термоформования. Такая гибкость производства снижает стоимость инструментов для небольших и средних объемов производства, где нагрев формовочных инструментов экономически не оправдан.

Сучжоу Gentle Photoelectric Technology Co., Ltd. производит серии листов ПК, включая тонкие сорта, обладающие стабильностью размеров и оптической стабильностью, которые необходимы для этих прецизионных применений. Используя более 37 патентных заявок и собственную систему исследований и разработок, которая поддерживает полный процесс индивидуальной разработки, от проектирования рецептуры материалов до массового производства, компания поставляет Поликарбонатные листы по всему спектру толщины — от оптических компонентов толщиной 1 мм до датчиков структурного остекления — клиентам из секторов дисплеев, освещения, бытовой электроники, автомобилей и медицинского оборудования на более чем 50 экспортных рынках.
